RADIO SINTONIZZATORE DEL DOPOGUERRA MAGNADYNE SV38
OGGI IL CACCIAVITE E' TOCCATO A
Produttore / Marca: Magnadyne Radio; Torino
Anno: 1948
Tipo: Radio (o sintonizzatore del dopoguerra WW2)
N.Valvole 5: ECH4 6K7 6Q7 EL3 5Y3
Circuito: Supereterodina (in generale)
Gamme d'onda: Onde medie (OM) e 2 gamme di onde corte (2 x OC).
Tensioni di funzionameno: 110-125-140-155-175-235 Volt.
TIPO: Radio a valvole d'epoca
MODELLO: Magnadyne SV38 - Primi Anni 50'
RADIO A VALVOLE , Perfettamente funzionante a seguito di un paziente restauro e risaldature su vari contatti che ho ripristinato.
Testata in Laboratorio con alimentazione settata a 220-Volt
Regolabile con vite a contatto filettata interna per voltaggi a corrente alternata (CA) / 110; 125; 140; 155; 175; 235 Volt .
Gia' impostata per funzionare a 220-Volt .
Tempo di messa in ricezione tramite valvole circa 1 minuto
Valvole in perfetto stato di funzionamento.

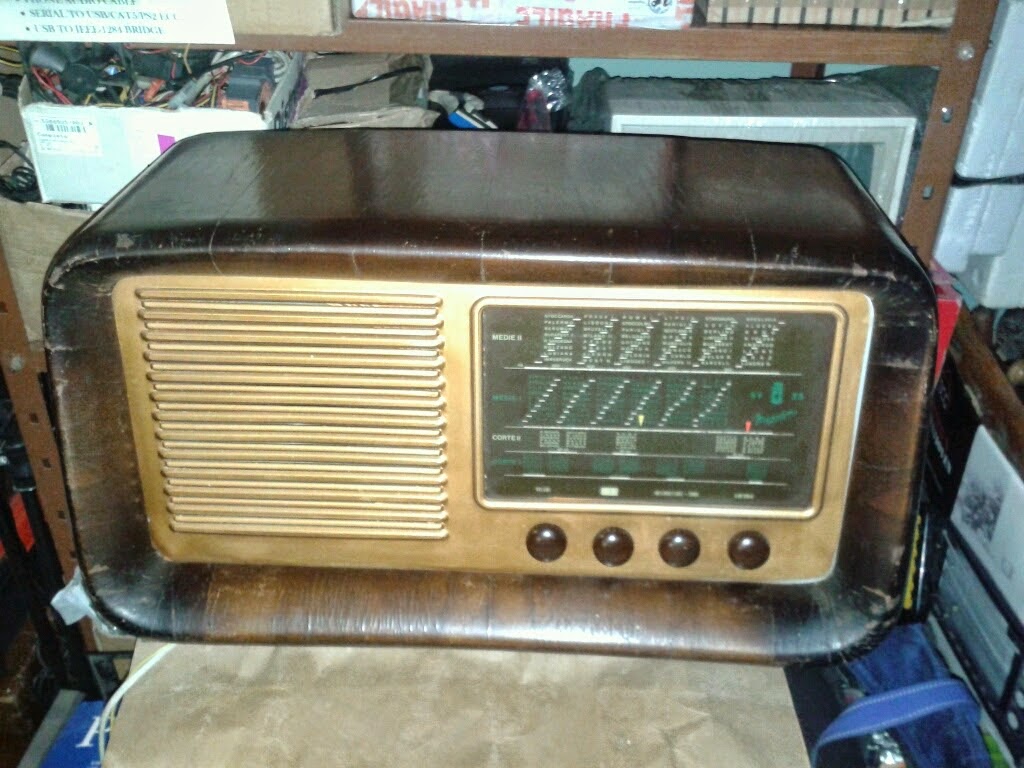

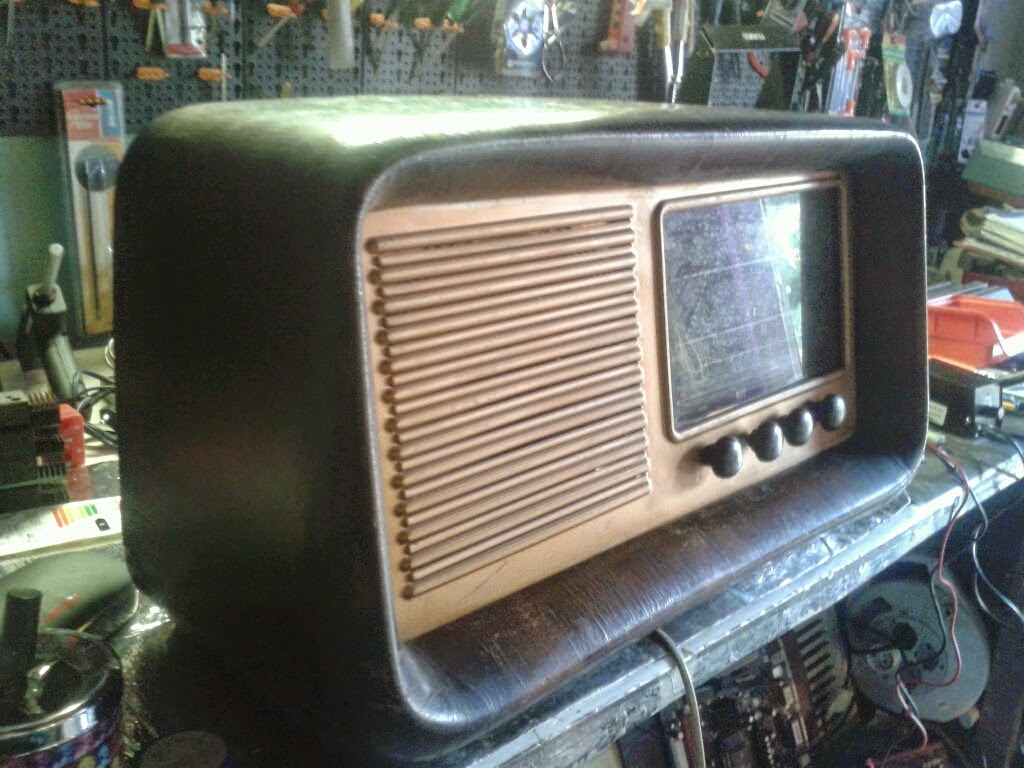

La radio e' in buono stato estetico con qualche leggero segno del tempo inevitabile.
Dettagli visibili nelle foto di seguito.
Lo stato generale di conservazione e' buono.
Caratteristiche tecniche e specifiche riconducibili al sito Radiomuseum .
http://www.radiomuseum.org/r/magnadyne_sv38sv_3.html
Autopsy and Repair step

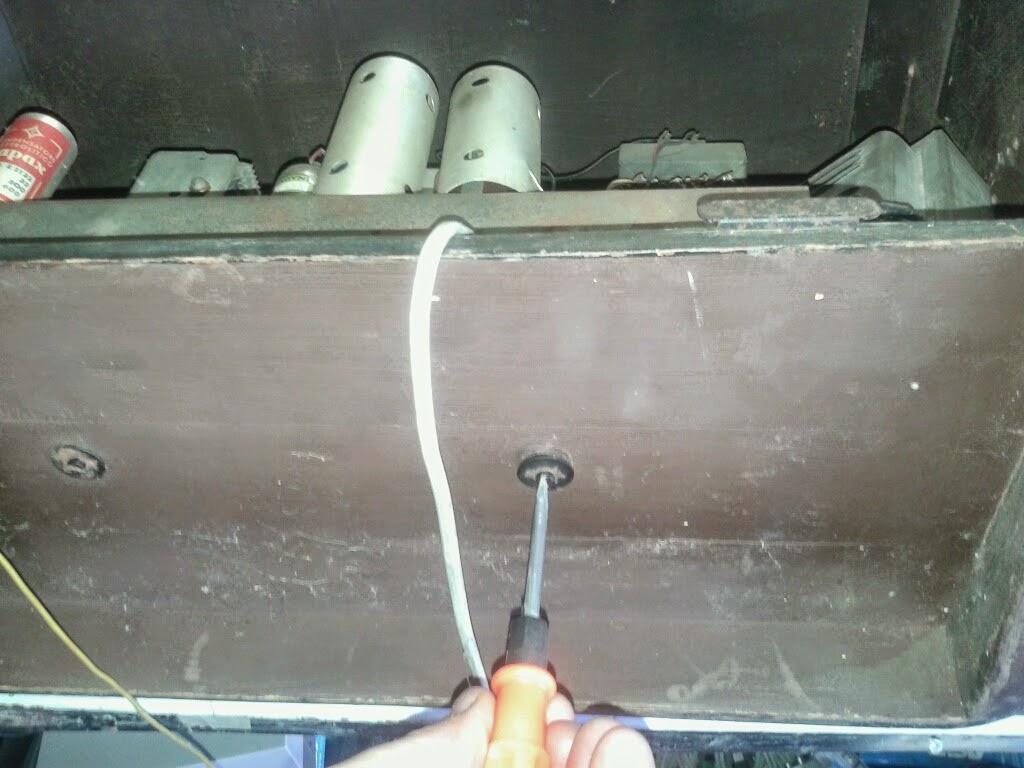

Quì di seguito pubblico le foto dei vari momenti in cui disassemblo la radio:

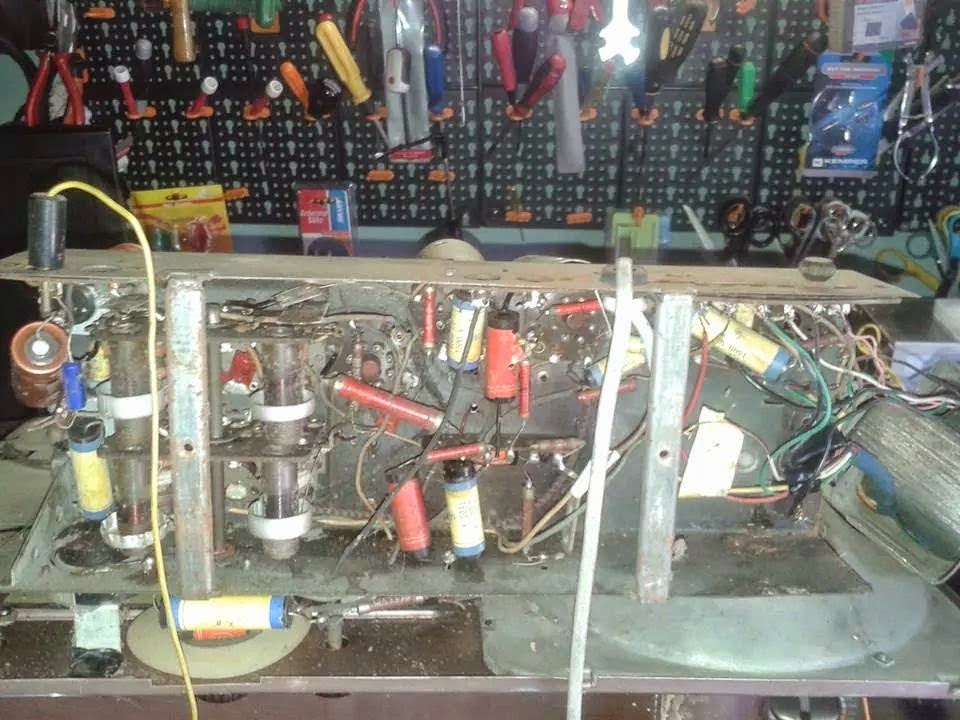

Dopo aver ripristinato alcuni punti di saldatura ed eliminato sporco ed ossidazioni dai contatti, procedo con il controllo e la pulizia delle valvole
L'alone nero che vedete sulla valvola indica il buono stato della stessa perchè stà ad indicare l'assenza di aria al suo interno.
Posso così procedere al riassemblaggio della Magnadyne SV38 ed ascoltare qualche bella canzone trasmessa da una stazione qualsiasi.
PHOTO: SORRENTINO MAURIZIO
